Baureihe FGFK 31

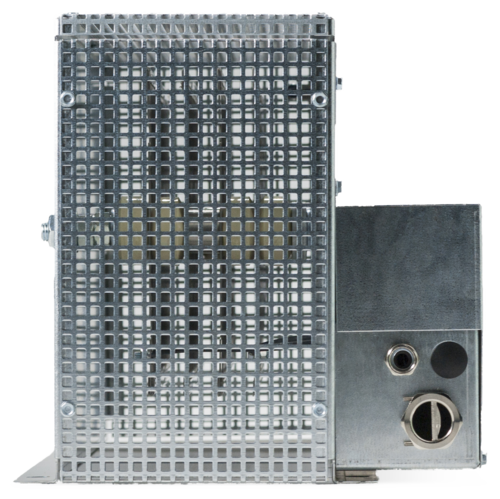

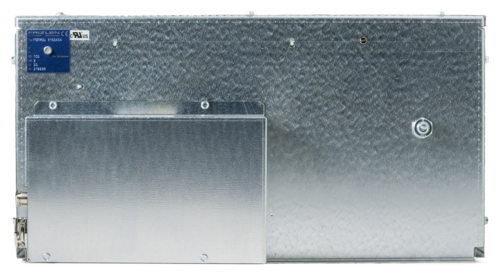

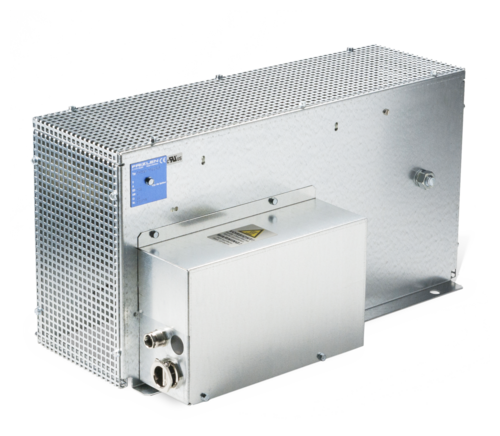

Stahlgitterfestwiderstandsgerät in Schutzart IP20 bei Montage auf einer geeigneten Oberfläche, im verzinkten Stahlblechgehäuse mit max. 2 Klemmen verschiedener Art für den Widerstand im angebauten Klemmenkasten; Temperaturschalter ist möglich

Besondere Merkmale

Preisgünstige, besonders kompakte Bauform
Dauerleistungen bis 22 kW
Nennstrom bis maximal 115 A
Für Montage auf dem Schaltschrank
Für Wand- oder Montageplattenbefestigung, Lochblech vorne, oben und unten, Klemmen seitlich unten
Anschluss an Flach-, Bolzen- oder Federzugklemmen im angebauten Klemmenkasten

Anwendungsbeispiele

als Bremswiderstand für Vierquadrantenbetrieb von Antrieben mit Frequenzumrichtern

Optionen

UL-Zulassung
Temperaturschalter (Typ FGFKQ)

Datenblatt

DE: T600_FGF.pdf

EN: T600E_FGF.pdf

Maßbild

16m0410_FGFK.pdf

CE-Konformitätserklärung

33_FGFK_315-314_EG-Konformitaetserklaerung_DeclarationOfConformity.pdf

Produkt und Features Leistung Fertigungsbereich Ohmwert

FGFK 31503 1,5 kW 70 mOhm - 16 Ohm

FGFK 31504 2,0 kW 90 mOhm - 22 Ohm

FGFK 31005 2,5 kW 0.11 Ohm - 28 Ohm

FGFK 31006 3,0 kW 0.13 Ohm - 34 Ohm

FGFK 31007 3,5 kW 0.15 Ohm - 39 Ohm

FGFK 31009 4,5 kW 0.2 Ohm - 50 Ohm

FGFK 31112 6,0 kW 0.26 Ohm - 67 Ohm

FGFK 31114 7,0 kW 0.31 Ohm - 78 Ohm

FGFK 31216 8,0 kW 0.35 Ohm - 89 Ohm

FGFK 31220 10,0 kW 0.44 Ohm - 112 Ohm

FGFK 31224 12,0 kW 0.53 Ohm - 134 Ohm

FGFK 31326 13,0 kW 0.57 Ohm - 145 Ohm

FGFK 31330 15,0 kW 0.66 Ohm - 168 Ohm

FGFK 31334 17,0 kW 0.75 Ohm - 190 Ohm

FGFK 31436 18,0 kW 0.79 Ohm - 201 Ohm

FGFK 31440 20,0 kW 0.88 Ohm - 224 Ohm

FGFK 31444 22,0 kW 0.97 Ohm - 246 Ohm
