Produktgruppe :
T500 | Lamellenfestwiderstände
Baureihe :
FSL 16 - FSL 20
FSL 1704

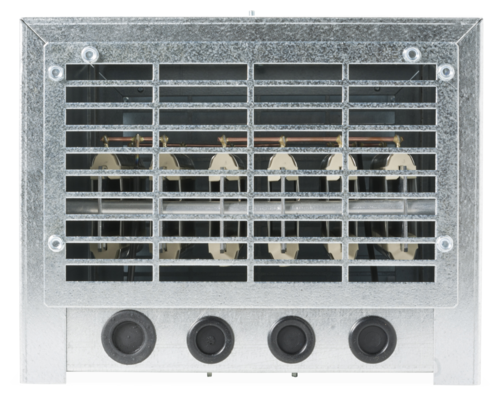

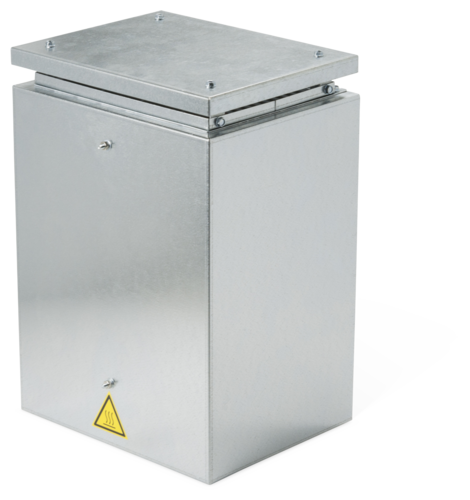

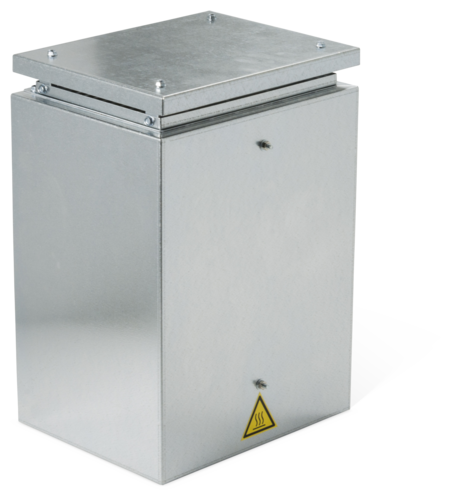

Drahtgewickeltes Lamellenfestwiderstandsgerät in Schutzart IP 23 mit Regenschutzdach im verzinkten Stahlblechgehäuse mit bis zu 12 Klemmen und mehreren Bohrungen für Kabeleinführungen, die durch Gummitüllen verschlossen sind.
Elektrische Daten
Leistung
500 WFertigungsbereich Ohmwert
0.46 Ohm - 80 Ohmmit Abgreifschelle nur mit eingeschränktem Widerstandsbereich lieferbar.
Schutzart
IP23 nur zur WandbefestigungSpannungsbereich
bis 3 x 500 VAC und abgeleitete GleichspannungenOptionen
- Induktivitäts- und geräuscharme Ausführung (Lamellenträger aus Aluminium oder Edelstahl)
- Ausführung in Schutzart IP 00, Baureihe FKL 16.. bis FKL 20.. . Die Maße sind identisch mit FAL ..
- Klemmen BK M6 (max.6 Stk.) bzw. M8 (max. 3 Stk.)
Mechanische Daten
Gewicht
5 kgAbmessungen
A: 155 mm
B: 210 mm
C: 5 mm
D: 190 mm
E: 235 mm
F: 180 mm
G: 270 mm
