Baureihe FSL 16 - FSL 20

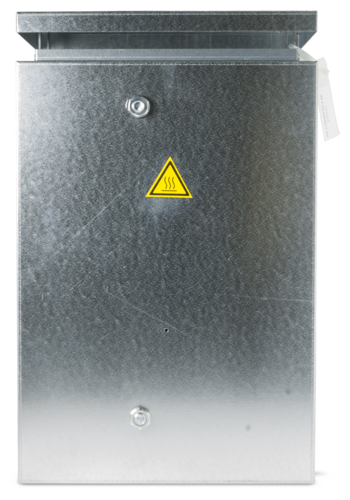

Drahtgewickeltes Lamellenfestwiderstandsgerät in Schutzart IP 23 mit Regenschutzdach im verzinkten Stahlblechgehäuse mit bis zu 12 Klemmen und mehreren Bohrungen für Kabeleinführungen, die durch Gummitüllen verschlossen sind.

Besondere Merkmale

Dauerleistungen bis 4,5 kW
Wandbefestigung (liegende Befestigung nicht zulässig!)
Abgreifschellen möglich
Bis zu 12 Klemmen möglich
Temperaturschalter nicht möglich

Anwendungsbeispiele

Bremswiderstand für kleinere Leistungen und mittlere Ohmwerte
Anlass- und Stellwiderstand für Drehstrom-Schleifringläufermotoren
dreiphasiger Belastungswiderstand mit Teilwiderständen

Optionen

Induktivitäts- und geräuscharme Ausführung (Lamellenträger aus Aluminium oder Edelstahl)
Ausführung in Schutzart IP 00, Baureihe FKL 16.. bis FKL 20.. . Die Maße sind identisch mit FAL ..
Klemmen BK M6 (max.6 Stk.) bzw. M8 (max. 3 Stk.)

Datenblatt

DE: T500_FAL16-FSL20.pdf

EN: T500E_FAL16-FSL20.pdf

Maßbild

15m0196_FSL16-20.pdf

CE-Konformitätserklärung

21_FS-FSL_16-20_EG-Konformitaetserklaerung_DeclarationOfConformity.pdf

Produkt und Features Leistung Fertigungsbereich Ohmwert

FSL 1602 250 W 0.23 Ohm - 40 Ohm

FSL 1603 375 W 0.35 Ohm - 60 Ohm

FSL 1704 500 W 0.46 Ohm - 80 Ohm

FSL 1706 750 W 0.69 Ohm - 120 Ohm

FSL 1805 1,0 kW 0.9 Ohm - 150 Ohm

FSL 1806 1,2 kW 1.1 Ohm - 180 Ohm

FSL 1906 1,5 kW 1.5 Ohm - 250 Ohm

FSL 1909 2,3 kW 2.2 Ohm - 380 Ohm

FSL 1912 3,0 kW 3 Ohm - 510 Ohm

FSL 2015 3,8 kW 3.7 Ohm - 640 Ohm

FSL 2018 4,5 kW 4.4 Ohm - 770 Ohm
