Baureihe FGFG 31

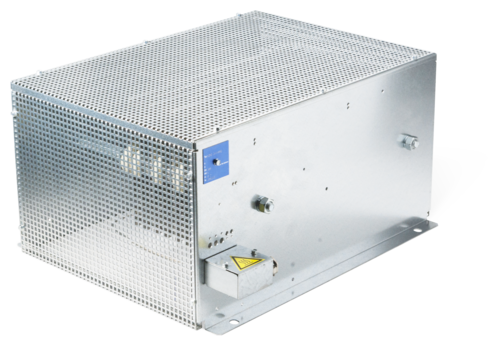

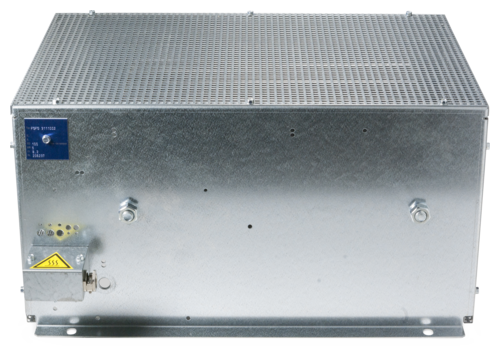

Stahlgitterfestwiderstandsgerät in Schutzart IP20 bei Montage auf einer geeigneten Oberfläche, im verzinkten Stahlblechgehäuse mit max. 2 Klemmen verschiedener Art für den Widerstand im angebauten kleinen Klemmenkasten; Temperaturschalter ist nicht möglich

Besondere Merkmale

Preisgünstige, besonders kompakte Bauform
Dauerleistungen bis 22 kW
Nennstrom bis maximal 35 A
Für Montage auf dem Schaltschrank
Für Wand- oder Montageplattenbefestigung, Lochblech vorne, oben und unten, Klemmen seitlich unten

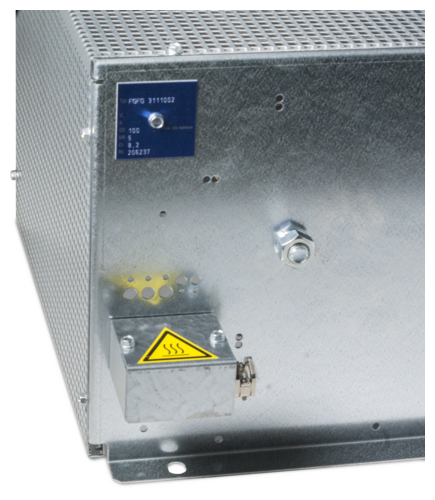

Anschluss an Flachklemmen im angebauten Klemmenkasten

Anwendungsbeispiele

als Bremswiderstand für Vierquadrantenbetrieb von Antrieben mit Frequenzumrichtern

Datenblatt

DE: T600_FGF.pdf

EN: T600E_FGF.pdf

Maßbild

16m0041_FGFG310-315.pdf

CE-Konformitätserklärung

26_FGFG_310-314_EG-Konformitaetserklaerung_DeclarationOfConformity.pdf

Produkt und Features Leistung Fertigungsbereich Ohmwert

FGFG 31503 1,5 kW 70 mOhm - 16 Ohm

FGFG 31504 2,0 kW 90 mOhm - 22 Ohm

FGFG 31005 2,5 kW 0.11 Ohm - 28 Ohm

FGFG 31007 3,5 kW 0.15 Ohm - 39 Ohm

FGFG 31009 4,5 kW 0.2 Ohm - 50 Ohm

FGFG 31112 6,0 kW 0.26 Ohm - 67 Ohm

FGFG 31114 7,0 kW 0.31 Ohm - 78 Ohm

FGFG 31216 8,0 kW 0.35 Ohm - 89 Ohm

FGFG 31220 10,0 kW 0.44 Ohm - 112 Ohm

FGFG 31224 12,0 kW 0.53 Ohm - 134 Ohm

FGFG 31326 13,0 kW 0.57 Ohm - 145 Ohm

FGFG 31330 15,0 kW 0.66 Ohm - 168 Ohm

FGFG 31334 17,0 kW 0.75 Ohm - 190 Ohm

FGFG 31436 18,0 kW 0.79 Ohm - 201 Ohm

FGFG 31440 20,0 kW 0.88 Ohm - 224 Ohm

FGFG 31444 22,0 kW 0.97 Ohm - 246 Ohm
