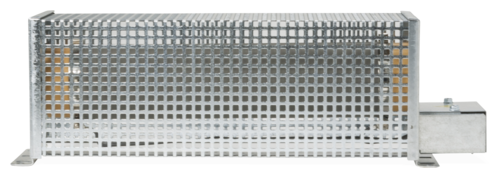

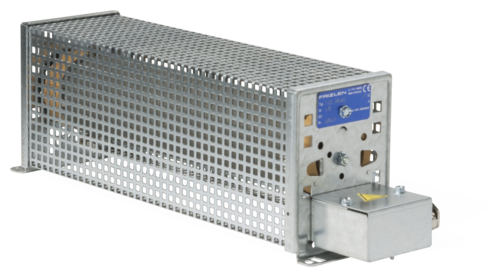

FZG 300x65

Zementierter drahtgewickelter Rohrfestwiderstand in Ein- bis Dreirohrausführung, in Schutzart IP20 bei Montage auf einer geeigneten Oberfläche, mit Seitenteilen und perforierter Abdeckung, Befestigung parallel zur Montagefläche, mit 2 Anschlüssen verdrahtet auf Klemmen im angebauten Klemmenkasten mit PG11-Kabelverschraubung.

Elektrische Daten

Leistung

430 W

Fertigungsbereich Ohmwert

6.8 Ohm - 47 kOhm

Schutzart

IP20 Bei Montage auf einer geeigneten Oberfläche

Anschluss

Klemmen oder Porzellanklemmen

Spannungsbereich

bis 3 x 500 VAC und abgeleitete Gleichspannungen

Optionen

induktionsarm durch bifilare Wicklung, dadurch auch geräuscharm
Type kann mit einem 180° C Temperaturschalter (TS) versehen werden (incl.PG9 KV), Überlastmeldung über potentialfreien Öffnerkontakt. Diese Meldung ist kundenseitig zu verwerten z.B. durch Warnung oder netzseitige Abschaltung. Hinweis: Es erfolgt keine Abschaltung des Widerstandes Typenbezeichnung dann: FZ.GQ ...
Schaltleistung des Meldekontaktes: - 2 A / 24 VDC (DC11) - 2 A / 230 VAC (AC11)
bis 35A mit 2-poliger Flachklemme und PG13,5 Kabelverschraubung (dann kein Temperaturschalter möglich) Hinweise für die Widerstandsauslegung bei Dauer- und Kurzzeitbelastung finden Sie in der Technischen Liste T100, Seiten T105 und T106

Mechanische Daten

Gewicht

1.8 kg

Abmessungen

H: 120 mm K: 6 mm M: 330 mm O: 386 mm R: 92 mm U: 64 mm X: 10 mm
