Baureihe FA.3

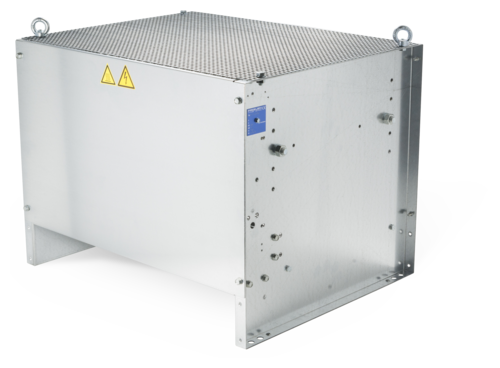

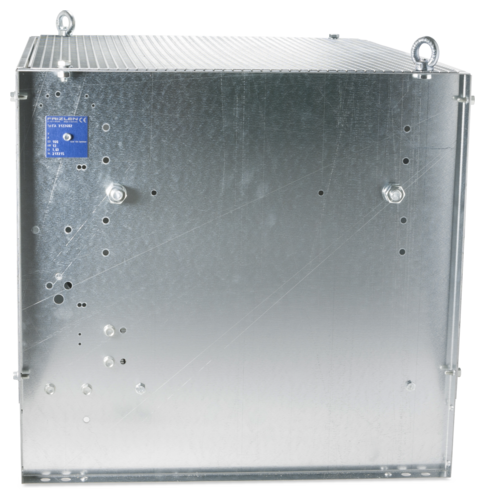

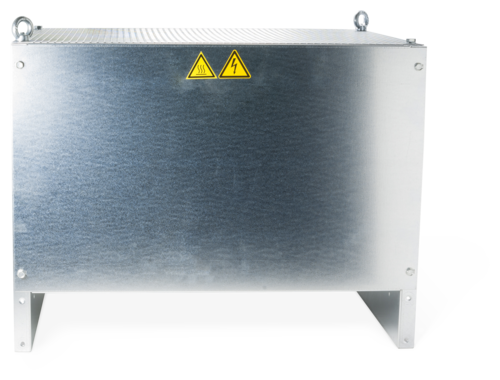

Stahlgitterwiderstandsgeräte in Schutzart IP20, ohne Wetterschutzdach im verzinkten rundum verschlossenen Stahlblechgehäuse mit Schutzgitter unten und oben. Keramikisolierte Flach- oder Bolzenklemmen von 35 A bis 87 A bei variablem Einbau für Stern- und Dreieckschaltung sind möglich.

Besondere Merkmale

Dauerleistungen von 5 bis 60 kW
Parallelschaltbar für größere Leistungen
Bodenmontage bzw. für mobile Anwendungen optional mit Handgriffen und Lenkrollen

Anwendungsbeispiele

Ein wichtiges Einsatzgebiet stellt die Anwendung als kostengünstiger Belastungswiderstand dar. Für Aufstellung in Betriebsräumen ist die Schutzart IP20, für Aufstellung im Freien die Schutzart IP 23 erforderlich (Siehe FS.3).

Optionen

verschiedene Leistungsstufen bzw. Geräte für höhere Leistungen kombinierbar
Gehäuse zusätzlich lackiert in RAL 7032 oder anderen RAL Farben
Verbindungsteile und Gehäuse aus Edelstahl 1.4301
fahrbar für Prüffeldanwendungen
Konsolen für Wandmontage lieferbar
CEE-Stecker mit Leitung und Halterung

Datenblatt

DE: T400_FA-FSVR.pdf

EN: T400E_FA-FSVR.pdf

Maßbild

16m0613_FAM311-344.pdf

CE-Konformitätserklärung

92_FA-R-M-S_311-344_EG-Konformitaetserklaerung_DeclarationOfConformity.pdf

Produkt und Features Leistung Fertigungsbereich Ohmwert

FA 31218 (T400) 5,0 kW 31.8 Ohm - 31.8 Ohm

FA 31215 (T400) 7,5 kW 21.4 Ohm - 21.4 Ohm

FA 31221 (T400) 10,0 kW 16 Ohm - 0 mOhm

FA 31224 (T400) 12,5 kW 12.8 Ohm - 16 Ohm

FA 31330 (T400) 15,0 kW 10.6 Ohm - 16 Ohm

FA 31442 (T400) 20,0 kW 8 Ohm - 16 Ohm

FA 32351 (T400) 25,0 kW 6.4 Ohm - 16 Ohm

FA 32360 (T400) 30,0 kW 5.3 Ohm - 0 mOhm

FA 32472 (T400) 35,0 kW 4.6 Ohm - 0 mOhm

FA 32475 (T400) 37,5 kW 4.3 Ohm - 16 Ohm

FA 32481 (T400) 40,0 kW 4 Ohm - 16 Ohm

FA 33399 (T400) 45,0 kW 3.5 Ohm - 16 Ohm

FA 33414 (T400) 50,0 kW 3.2 Ohm - 16 Ohm

FA 33423 (T400) 55,0 kW 2.9 Ohm - 16 Ohm

FA 33432 (T400) 60,0 kW 2.7 Ohm - 16 Ohm
