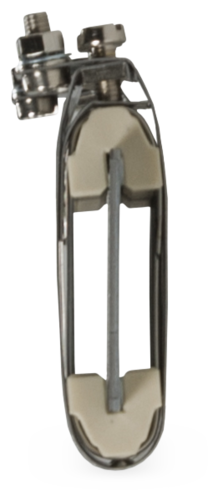

Abbildung ähnlich
Produktgruppe :
T500 | Lamellenfestwiderstände
Baureihe :
L / LB
L4
Drahtgewickelter Lamellenfestwiderstand in Schutzart IP 00 mit Isolierreitern aus Steatit. Standardausführung mit Lamellenträger aus verzinktem Stahlblech in 2 Breiten: Baureihe L.. (Normalausführung) / Baureihe LB.. (Breitausführung)
Elektrische Daten
Leistung
300 WFertigungsbereich Ohmwert
0.98 Ohm - 115 Ohmmit Abgreifschelle nur mit eingeschränktem Widerstandsbereich lieferbar.
Schutzart
IP00Anschluss
Litzen, Drahtösen oder Schraubschellen möglich. Bei Litzenanschluss ist jedoch keine Abgreifschelle möglich.Spannungsbereich
bis 3 x 500 VAC und abgeleitete GleichspannungenMechanische Daten
Abmessungen
Mit Litzen als Anschluss gilt Maßbild 15m0083_L2D-LB10D.pdf Mit Schraubschellen als Anschluss gilt Maßbild 15m0084_L2C-LB10C.pdf
Datenblatt
Maßbild
