Baureihe FGN / FGBN

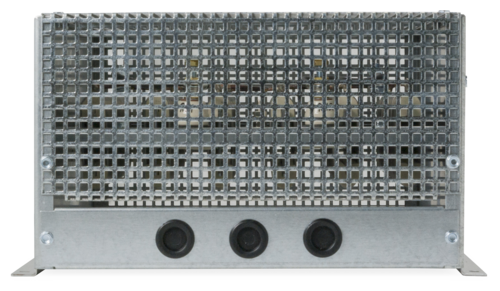

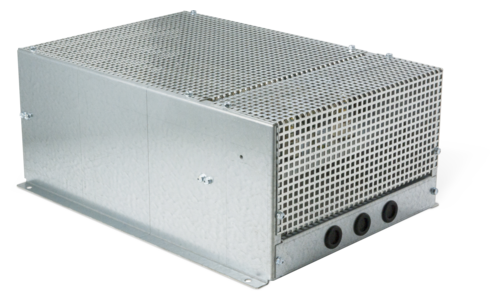

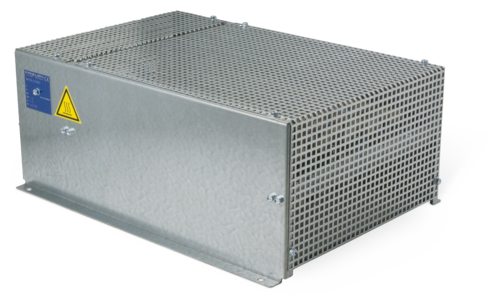

Drahtgewickeltes Lamellenfestwiderstandsgerät in Schutzart IP20 , im verzinkten Stahlblechgehäuse, mit keramikisolierten Flachklemmen bis 35 A und keramikisolierten Bolzenklemmen für größere Ströme im Geräteinneren. Mit Bohrungen für 3 Kabeleinführungen PG 13,5, die durch Gummitüllen verschlossen sind.

Besondere Merkmale

Dauerleistungen bis 4,4 kW
Wandbefestigung und Montage auf dem Schaltschrank
Bis zu 10 Klemmen möglich
Abgreifschellen möglich

Anwendungsbeispiele

Dreiphasige Belastungswiderstände
Anlass- und Stellwiderstände für Drehstrom-Schleifringläufermotoren
Strombegrenzungswiderstände für Drehstrom-Kurzschlussläufermotoren

Optionen

Ausführung in Schutzart IP00 Baureihe FKN / FKBN. Die Maße sind identisch mit FGN / FGBN

Datenblatt

DE: T500_FGN.pdf

EN: T500E_FGN.pdf

Maßbild

15m0090_FKN-FGBN.pdf

CE-Konformitätserklärung

18_FGN-FGBN_6406-6806_EG-Konformitaetserklaerung_DeclarationOfConformity.pdf

Produkt und Features Leistung Fertigungsbereich Ohmwert

FGN 6406 1,5 kW 1.5 Ohm - 250 Ohm

FGBN 6406 2,2 kW 2.2 Ohm - 150 Ohm

FGBN 6606 3,3 kW 3.3 Ohm - 230 Ohm

FGBN 6806 4,4 kW 4.5 Ohm - 310 Ohm
