Baureihe FGF 61

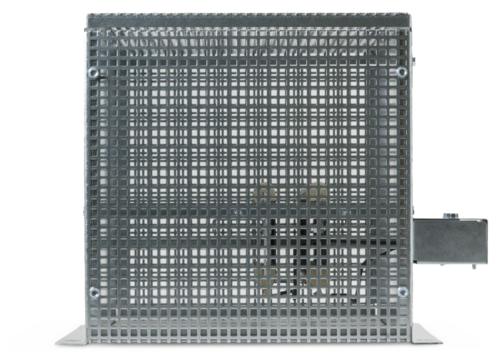

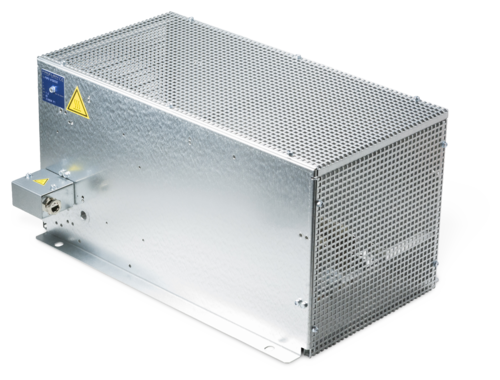

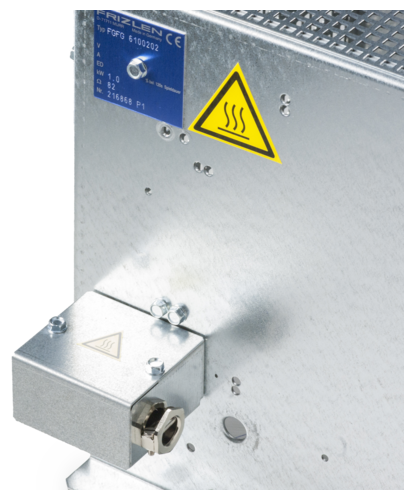

Drahtgewickeltes Lamellenfestwiderstandsgerät in Schutzart IP20 bei Montage auf einer geeigneten Oberfläche, im verzinkten Stahlblechgehäuse mit max. 2 Klemmen verschiedener Art für Widerstand und optional 2 Klemmen für Temperaturschalter, wahlweise im oder am Gehäuse oder im angebauten Klemmenkasten bzw. mit integriertem thermischem Überstromrelais oder DC-Powerswitch.

Besondere Merkmale

Induktivitäts- und geräuscharm
Hohes Drahtgewicht, dadurch hohes Energieaufnahmevermögen
Besonders kompakte Bauform
Dauerleistungen bis 22 kW
Für Montage auf dem Schaltschrank
Für Wand- oder Montageplattenbefestigung, Lochblech vorne, oben und unten, Klemmen unten
Klemmenart, Klemmengröße je nach Einbauort und Anschlusstechnik wählbar
optional mit Temperaturschalter (Type FGF.Q)
optional mit thermischem Überstromrelais (Type FGFT)
optional in eigensicherer Ausführung mit FRIZLEN DC-POWERSWITCH (Type FGFX)

Anwendungsbeispiele

Durch die relativ flache und kompakte Bauart in 5 Breiten mit diversen Anschluss- und Überwachungsmöglichkeiten, sind diese Geräte besonders für eine Montage auf, neben oder im Schaltschrank geeignet. Ein wichtiges Einsatzgebiet stellt die Anwendung als Bremswiderstand für Vierquadrantenbetrieb von Antrieben mit Frequenzumrichtern mit geringer Geräuschentwicklung wie es bei Aufzügen in Wohn- und Krankenhäuser oder Winden in Theater und Opernsälen erforderlich ist.

Optionen

Temperaturschalter (für Typen FGFK, FGFL verfügbar)

Datenblatt

DE: T500_FGF.pdf

EN: T500E_FGF.pdf

CE-Konformitätserklärung

19_FGF_610-614_EG-Konformitaetserklaerung_DeclarationOfConformity.pdf

Produkt und Features Leistung Fertigungsbereich Ohmwert

FGFK 61008 4,0 kW 0.3 Ohm - 160 Ohm

FGFK 61010 5,0 kW 0.3 Ohm - 128 Ohm

FGFK 61112 6,0 kW 0.4 Ohm - 107 Ohm

FGFK 61114 7,0 kW 0.5 Ohm - 92 Ohm

FGFK 61216 8,0 kW 0.6 Ohm - 80 Ohm

FGFK 61218 9,0 kW 0.6 Ohm - 72 Ohm

FGFK 61221 10,5 kW 0.8 Ohm - 61 Ohm

FGFK 61224 12,0 kW 0.9 Ohm - 54 Ohm

FGFK 61327 13,5 kW 1 Ohm - 48 Ohm

FGFK 61330 15,0 kW 1.1 Ohm - 43 Ohm

FGFK 61334 17,0 kW 1.2 Ohm - 38 Ohm

FGFK 61438 19,0 kW 1.4 Ohm - 34 Ohm

FGFK 61442 21,0 kW 1.5 Ohm - 31 Ohm

FGFK 61444 22,0 kW 1.6 Ohm - 29 Ohm

FGFL 61008 4,0 kW 0.3 Ohm - 160 Ohm

FGFL 61010 5,0 kW 0.3 Ohm - 128 Ohm

FGFL 61112 6,0 kW 0.4 Ohm - 107 Ohm

FGFL 61114 7,0 kW 0.5 Ohm - 92 Ohm

FGFL 61216 8,0 kW 0.6 Ohm - 80 Ohm

FGFL 61218 9,0 kW 0.6 Ohm - 72 Ohm

FGFL 61221 10,5 kW 0.8 Ohm - 61 Ohm

FGFL 61224 12,0 kW 0.9 Ohm - 54 Ohm

FGFL 61327 13,5 kW 1 Ohm - 48 Ohm

FGFL 61330 15,0 kW 1.1 Ohm - 43 Ohm

FGFL 61334 17,0 kW 1.2 Ohm - 38 Ohm

FGFL 61438 19,0 kW 1.4 Ohm - 34 Ohm

FGFL 61442 21,0 kW 1.5 Ohm - 31 Ohm

FGFL 61444 22,0 kW 1.6 Ohm - 29 Ohm

FGFT 61008 4,0 kW 0.3 Ohm - 160 Ohm

FGFT 61010 5,0 kW 0.3 Ohm - 128 Ohm

FGFT 61112 6,0 kW 0.4 Ohm - 107 Ohm

FGFT 61114 7,0 kW 0.5 Ohm - 92 Ohm

FGFT 61216 8,0 kW 0.6 Ohm - 80 Ohm

FGFT 61218 9,0 kW 0.6 Ohm - 72 Ohm

FGFT 61221 10,5 kW 0.8 Ohm - 61 Ohm

FGFT 61224 12,0 kW 0.9 Ohm - 54 Ohm

FGFT 61327 13,5 kW 1 Ohm - 48 Ohm

FGFT 61330 15,0 kW 1.1 Ohm - 43 Ohm

FGFT 61334 17,0 kW 1.2 Ohm - 38 Ohm

FGFT 61438 19,0 kW 1.4 Ohm - 34 Ohm

FGFT 61442 21,0 kW 1.5 Ohm - 31 Ohm

FGFT 61444 22,0 kW 1.6 Ohm - 29 Ohm

FGFG 61008 4,0 kW 0.3 Ohm - 160 Ohm

FGFG 61010 5,0 kW 0.3 Ohm - 128 Ohm

FGFG 61112 6,0 kW 0.4 Ohm - 107 Ohm

FGFG 61114 7,0 kW 0.5 Ohm - 92 Ohm

FGFG 61216 8,0 kW 0.6 Ohm - 80 Ohm

FGFG 61218 9,0 kW 0.6 Ohm - 72 Ohm

FGFG 61221 10,5 kW 0.8 Ohm - 61 Ohm

FGFG 61224 12,0 kW 0.9 Ohm - 54 Ohm

FGFG 61327 13,5 kW 1 Ohm - 48 Ohm

FGFG 61330 15,0 kW 1.1 Ohm - 43 Ohm

FGFG 61334 17,0 kW 1.2 Ohm - 38 Ohm

FGFG 61438 19,0 kW 1.4 Ohm - 34 Ohm

FGFG 61442 21,0 kW 1.5 Ohm - 31 Ohm

FGFG 61444 22,0 kW 1.6 Ohm - 29 Ohm
