GAAD 215x60

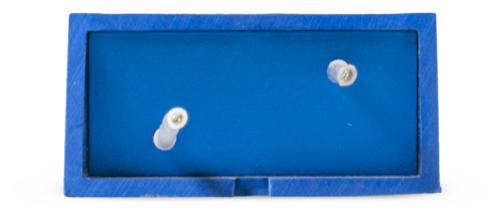

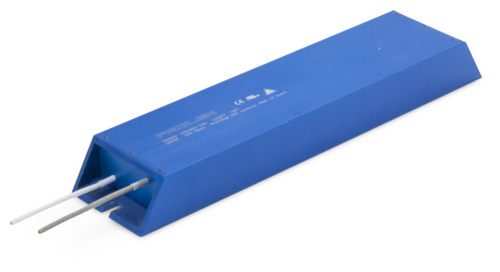

Kurzschlussfester drahtgewickelter Flachwiderstand in Schutzart IP 54 im blau eloxierten Aluminiumgehäuse. Ausführung mit 0,5 m langen Litzen. Baureihe: GHAD, GVAD mit 2 Radox-Litzen, AWG 18/19 (0,82 mm²) Baureihe: GAAD, GBAD mit 2 PTFE-Litzen, AWG 14/19 (2,1 mm²) Es sind jeweils 2 Ausführungen lieferbar: liegend – Baureihe GHAD, GAAD / stehend – Baureihe GVAD, GBAD

Elektrische Daten

Leistung

155 W

Fertigungsbereich Ohmwert

3.3 Ohm - 10 kOhm

Schutzart

IP54

Anschluss

mit 2 FEP-Litzen, AWG 14/19 (1,9 mm²), 0,5 m Länge

Spannungsbereich

bis 848 VDC

Optionen

Zur Temperaturüberwachung kann diese Type mit einem 180° C Temperaturschalter versehen werden, der mit 2 Litzen zum Anschluss vorbereitet ist. Typenbezeichung dann: G.ADQ …

Mechanische Daten

Gewicht

770 g

Abmessungen

A: 215 mm B: 60 mm C: 60 mm D: 30 mm G: 3 mm H: 196 mm J: 5 mm
