Einsatzfeld

Die Netzbetreiber sichern in ausgewählten Verteilerstationen des Hoch- und Höchstspannungsnetzes die elektrische Funktion ihrer Kommunikationsmittel über Notstromdieselanlagen ab. Damit wird die Kommunikationsfähigkeit der Netzbetreiber für den Fall eines Blackouts gewährleistet.

Die Dieselaggregate müssen dafür regelmäßigen Lasttests unterzogen werden, um ihre Funktionsfähigkeit im Einsatzfall sicherzustellen. Lastwiderstände simulieren dabei die tatsächliche Last, die im Einsatzfall anläge.

Die Betreiber der Hochspannungsnetze steuern die Lasttests von zentraler Stelle aus. So können regelmäßige Tests mit vergleichsweise geringem Aufwand ohne Techniker vor Ort durchgeführt werden.
Zunächst wird das Dieselaggregat gestartet. Erst nach einer definierten Warmlaufphase des Aggregats wird dann die Last aufgeschaltet, was durch ein Zeitverzögerungsrelais am Widerstand sichergestellt wird. Ein weiteres Relais steuert das Abschalten der Last nach einer vordefinierten Laufzeit des Aggregats.

Die Widerstände sind zweistufig aufgebaut und können kundenseitig bei der Installation an die jeweils benötigte Last angepasst werden. Das Gerät in Schutzart IP23 (Schaltschrank: IP54) steht im Freien und ist zum Schutz vor Nagern mit entsprechenden Protektoren ausgestattet.

Gerätedaten

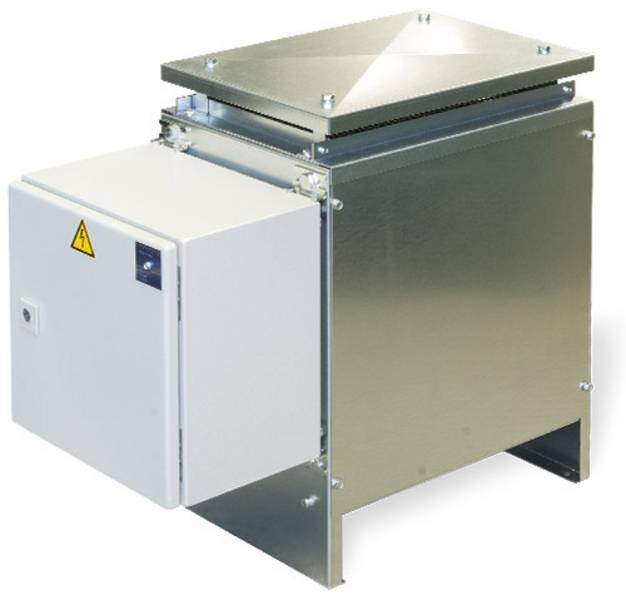

• FRIZLEN Type FSLR 711807
• Schutzart Widerstand: IP23, mit Regenschutzdach
• Dimensionen (L x B x H): 73 x 30 x 56 cm
• Angebauter Schaltschrank in Schutzart IP54
• Mit Nagetierschutz zum Schutz offen liegender elektrischer Leitungen

Elektrische Daten

• Dauerleistung: 2 x 2 kW
• Nennspannung: 3 x 400 V AC

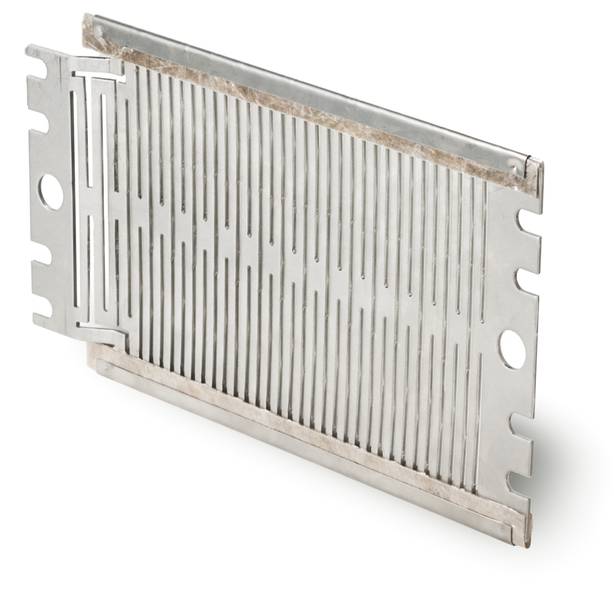

• Widerstandselemente: Lamellenwiderstände mit 2 x 3 x 80 Ohm
